技術情報：電子ビーム描画装置【初級編】

電子ビーム描画装置とは、電子ビームリソグラフィ（Electron Beam Lithography: EBL）に使用される、極めて精緻な露光装置のことです。
一般的な印刷や写真が「光」を使って像を焼き付けるように、この装置は「電子の束（ビーム）」を使い、ナノメートル（100万分の1ミリ）単位の超微細な図形を自由に描き出します。

現代の最先端テクノロジー、例えば高速なスマートフォンCPUや量子コンピュータの心臓部など、目に見えないほど小さな構造を創り出すために欠かせない、いわば「ナノ世界の超精密プリンター」といえる装置です。

ナノサイズの微細なパターンを描く際、最大の壁となるのが「光の回折」という現象です。

• 光の限界（回折限界）：
  一般的な露光に使われる「光」には波の性質があり、光の波長（数百ナノメートル）より小さなものは、ぼやけてしまいうまく描くことができません。これを「回折限界」と呼びます。
• 電子の優位性：
  一方、加速された「電子」は、光よりも圧倒的に短い波長（0.01ナノメートル以下）を持つ粒子として振る舞います。

この「波長が極めて短い」という特性を利用することで、光では決して到達できない領域、シングルナノメートル（1〜10ナノメートル未満）という極限の細さまでビームを絞り込むことが可能になるのです。

「光の筆」では太すぎて描けない微細な回路も、「電子の筆」を使えば精緻な精度で描き出すことができます。これが、次世代デバイスの開発に電子ビーム描画装置が必要不可欠である理由です。

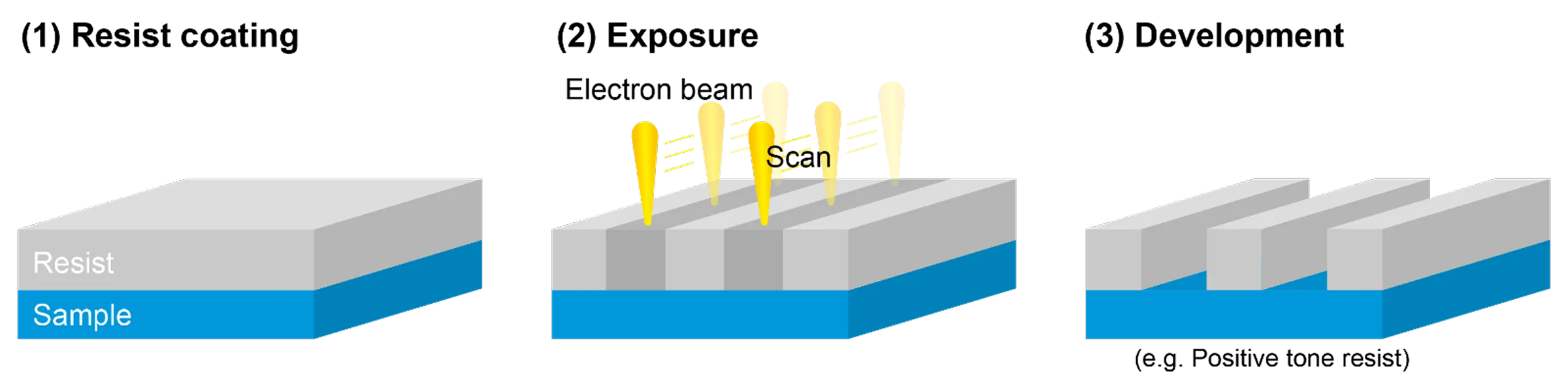

電子ビームリソグラフィ（EBL）によるパターンの形成は、大きく以下の3つのステップで行われます。

1. レジストの塗布：まず、サンプル上にレジストと呼ばれる感光材を塗布します。
2. 電子ビームの照射：次に電子ビームを照射し、レジストの主鎖を切断（ポジ型レジストの場合）、または架橋（ネガ型レジストの場合）させます。
3. 現像：最後に現像液に浸すことで、照射された部分（またはされなかった部分）が溶け出し、目的の微細パターンが形成されます。

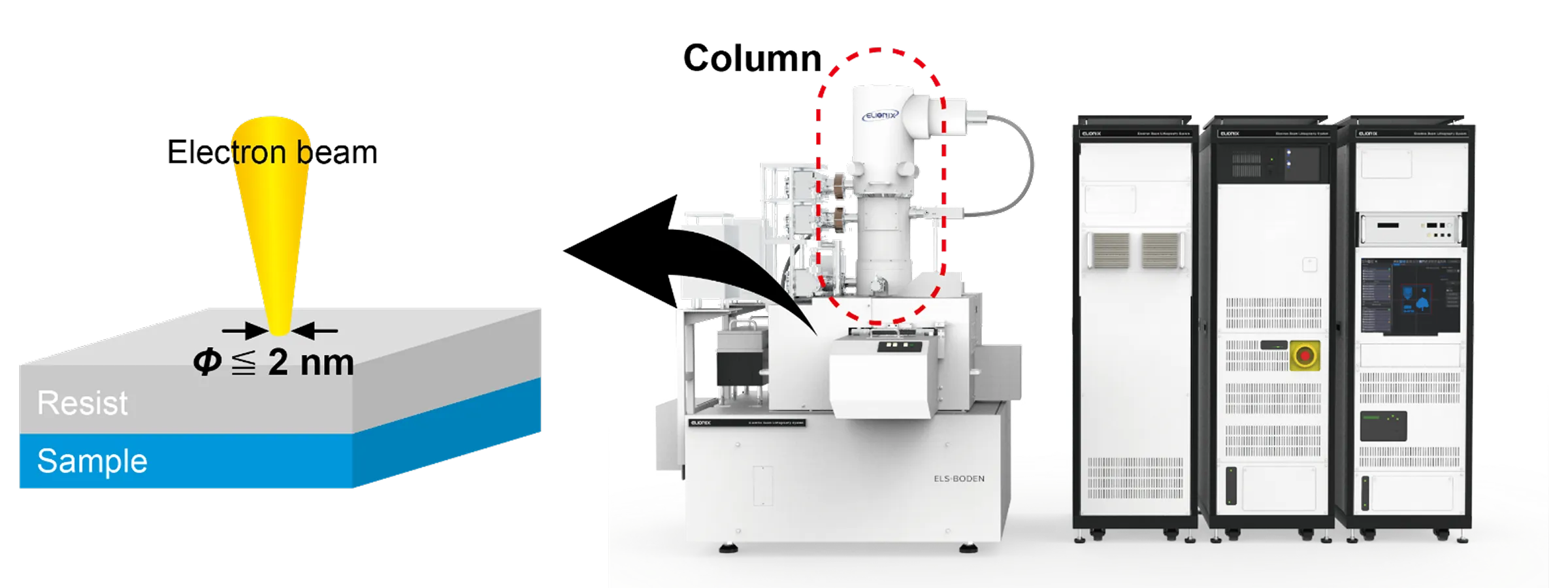

上記の「電子ビームの照射」プロセスにおいて、技術的な要となるのが「鏡筒（Column）」です。
鏡筒の内部には、電子を放出する「電子銃」、電子を加速させる「加速器」、そしてビームを絞り、曲げるための「電子光学系（電磁レンズ）」が配置されています。

鏡筒上部で加速された電子ビームは、エリオニクスが長年培ってきた高度なレンズ制御技術を経て、最小で直径2 nm以下という極限の細さまで絞り込まれます。この極細の電子ビームを自在に走査（スキャン）することで、シングルナノメートルオーダーの高い分解能で、自由な微細パターンを形成することが可能になります。

エリオニクスの電子ビーム描画装置は、半世紀にわたり培ってきたコア技術により微細加工を実現します。

高度な電子光学系の設計力により、最小で直径2 nm以下のビーム径を実現します。ハイエンドモデルでは最小ビーム径1.5 nm（加速電圧150 kV仕様の場合）を達成。3 nmレベルの極めてシビアな微細加工要件に応えることが可能です。

研究開発で多用される小片サイズのサンプルから、最大12インチサイズのウェハやマスクブランクスにまで柔軟に対応します。さらに、シングルオートローダーからマルチオートローダー、ロボットローダーまで充実した自動搬送機構をラインナップしており、少量の研究試作から中量生産までシームレスにカバーします。

電子ビームリソグラフィで作製された微細なパターンは、現代の最先端テクノロジーに欠かせないものとなっています。主に以下のような多種多様な分野に応用されています。

• 半導体集積回路：次世代チップの試作・検証
• 量子コンピュータ：量子ビット形成に必要な微細構造の作製
• パワーエレクトロニクス：次世代パワーデバイスのゲート構造
• オプティカルデバイス：メタレンズやフォトニック結晶などの光学素子
• バイオ・新材料：ナノ流路デバイスやメタマテリアルの研究

エリオニクスの装置は、これらの分野におけるイノベーションの基盤を支え、科学技術の未来を切り拓くために活用されています。
