ナノインデンテーションテスターとは？基本原理・解析方法・測定できることをわかりやすく解説
新しい材料の開発や製品の高性能化が進むなか、「材料表面の微小領域がどれくらい硬いか」「どれくらい変形しにくいか」を正確に評価する重要性が高まっています。特に半導体、薄膜コーティング、高機能フィルムなどの分野では、目に見えないスケールの力学特性を知ることが開発の成否を分けます。
こうした「薄膜」や「ミクロン・ナノレベルの領域」の評価に欠かせない装置が「ナノインデンテーションテスター（超微小押込み硬さ試験機）」です。本記事では、これからナノインデンテーションテスターの導入や新たな評価手法の検討を始める方に向けて、基本原理やデータの読み方、具体的な用途を分かりやすく解説します。
ナノインデンテーション試験（超微小押込み硬さ試験）とは？
ナノインデンテーション（超微小押込み硬さ）試験は、ダイヤモンド製の圧子を試料表面に超微小荷重で押し込み、その押し込み深さを連続的に計測することにより、試料表面の力学的特性（硬さや弾性率など）を評価する試験です。nmオーダーの押し込み深さでの測定が可能で、荷重-押し込み深さ曲線から機械的特性を求めるため、圧痕の観察は不要です。そのため、メッキや硬質皮膜、DLC、機能性樹脂膜、表面改質層などの薄膜材料の機械的特性評価にも適しています。
「圧痕の大きさ」ではなく「データの波形」で測る
一般的な硬さ試験では、材料に圧子を押し付けた後、表面に残った「圧痕」の大きさを顕微鏡で覗いて測定します。しかし、ナノインデンテーションテスターによる測定の特長は、測定中の「データの波形」から硬さを算出する点にあります。
ナノインデンテーション試験では、圧子を材料に押し込む際の「加えた力（荷重）」とその力によって圧子が材料に沈み込んだ「押し込み深さ」をリアルタイムに連続して測定します。この荷重と押し込み深さの曲線を専用のソフトウェアで解析し、計算によって材料の特性を導き出すのです。圧痕を顕微鏡で観察する必要がないため、測定者の主観や目視の誤差に左右されない、極めて客観的なデータが得られます。
従来の硬さ試験（ビッカース硬さ試験など）との違い
従来の代表的な硬さ試験（ビッカース硬さ試験やマイクロビッカース硬さ試験など）とナノインデンテーションテスターには、主に以下のような違いがあります。
- 測定方法： 従来機は試験後に残った「圧痕の大きさ」を目視で計測しますが、ナノインデンテーションテスターは試験中の「力」と「押し込み深さ」をセンサーで自動計測します。
- 加える力： 従来機は数グラム〜数キログラムの比較的大きい力を加えますが、ナノインデンテーションテスターはマイクロニュートン（1グラムの数万分の1）〜ミリニュートンという極めて微小な力をコントロールします。
- 測定できる押し込み深さ： 従来機は数ミクロン〜数百ミクロンと深くまで押し込みますが、ナノインデンテーションテスターは数ナノメートル〜数ミクロンという非常に浅い「極表面領域」を対象にします。
- 得られるデータ： 従来機は硬さ（硬度）のみを評価しますが、ナノインデンテーションテスターは硬さに加え、ヤング率（弾性率）など多数の力学特性を一度に取得できます。
- 対象物の限界： 従来機では圧痕が見えない極薄膜や柔らかい材料の測定は困難ですが、ナノインデンテーションテスターはサブミクロン以下の薄膜やゴムなどの弾性体も正確に測定可能です。
なぜ「薄膜」や「ナノレベル」の測定ができるのか？
例えば、ガラス基板の上に厚さ100ナノメートル（1万分の1ミリ）の薄いコーティング膜が塗られているとします。この膜の硬さを従来のマイクロビッカース硬さ試験で測ろうとすると、加える力が強すぎて圧子がコーティング膜を突き破り、下のガラス基板の硬さまで一緒に測ってしまいます。
また、一般的に、下の基板の影響を受けずに膜だけの特性を正しく測るためには、「押し込み深さを膜の厚さの10分の1以下に抑えるべきである」と言われています。
ナノインデンテーションテスターが薄膜を測れる理由は、圧子の押し込み深さをナノメートル単位という「極限の浅さ」でコントロールできるからです。
ナノインデンテーションテスターの基本原理（仕組み）
圧子を目に見えないほど浅く押し込み、かつ正確なデータを取るために、ナノインデンテーションテスターの内部には精密なテクノロジーが詰め込まれています。
ナノインデンテーションテスターが動く仕組みと超精密なセンサー
ナノインデンテーションテスターの核となるのは、「荷重」をかける機構と「押し込み深さ」を測定する超精密なセンサーです。
ナノレベルの測定においては、わずかな室温の変化や振動が測定誤差につながります。そのため、アクティブ除振台や風防、試験室の温度管理など、環境の影響を可能な限り排除することが、データの信頼性を向上させ、連続測定でも安定したデータの取得につながると考えられています。
測定ステップ：圧子を「押し込んで、抜く」
実際の測定動作は、基本的に以下の3つのステップを自動で行います。
- 負荷過程（押し込み）： 圧子を材料表面に接触させた後、一定の速度で徐々に力を強めながら圧子を押し込んでいきます。
- 保持（ホールド）： 最大の力まで押し込んだ状態で、数秒間その力をキープします。この間、材料が力に耐えかねてじわじわと沈み込む現象（クリープ挙動）などを観察できます。
- 除荷過程（引き抜き）： 加えていた力をゆっくりと抜いていきます。力を抜くと、材料の持つ「弾性（元に戻ろうとする性質）」によって、凹んだ底面が少しだけ上に押し戻されます。材料の表面には元に戻らない圧痕がわずかに残ります。
この一連の動作の間に、センサーは「力」と「押し込み深さ」を連続的に記録し続けます。
ナノインデンテーションテスターの解析方法（データの読み方）
ナノインデンテーションテスターの測定が終了すると、画面には曲線グラフが表示されます。このグラフを読み解くことで、材料のさまざまな物理的特性が明らかになります。
基本となる「荷重-押し込み深さ曲線（P-h曲線）」とは？

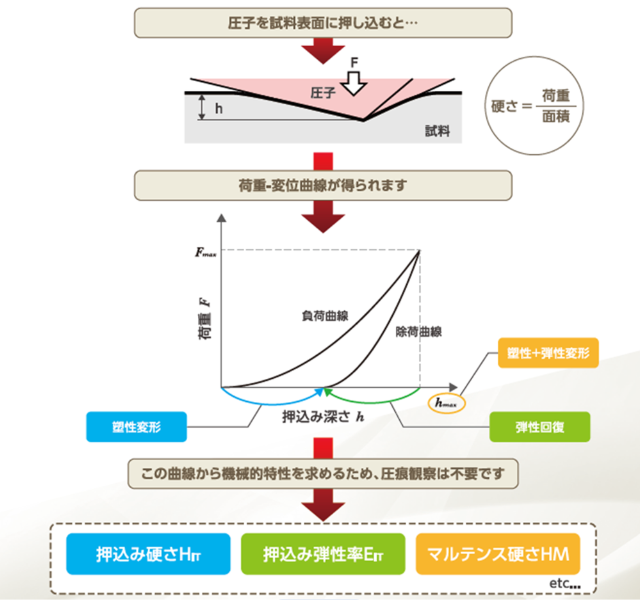

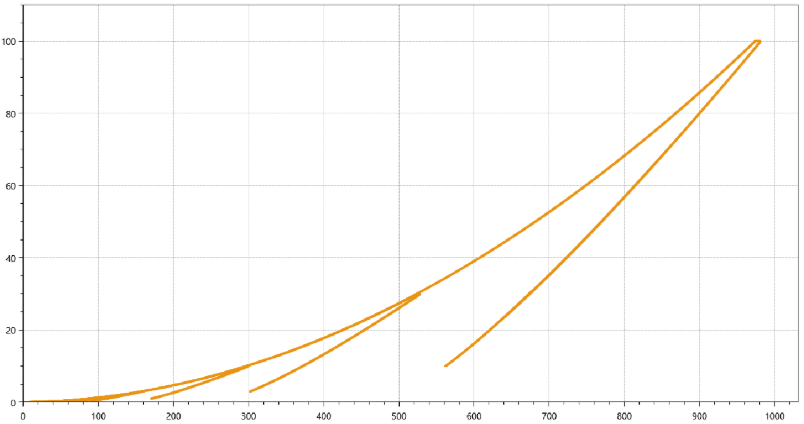

ナノインデンテーションテスターで得られる、もっとも重要かつ基本的なデータが「荷重-押し込み深さ曲線（P-h曲線）」です。これは、縦軸に「荷重（加えた力）」、横軸に「押し込み深さ」をプロットしたグラフです。
圧子を押し込んでいくと右上がりの曲線（負荷曲線）を描き、力を抜いて引き抜いていくと左下がりの曲線（除荷曲線）を描きます。もし材料がゴムのように100%元に戻る性質（完全弾性）であれば、行きと帰りのグラフは完全に重なります。逆に粘土のように全く元に戻らない性質（完全塑性）であれば、帰りのグラフは真下に落ちます。この「行きと帰りの線のズレ方」を見ることで、その材料の弾力性を視覚的に捉えることができます。
グラフから「硬度」と「ヤング率」を計算する仕組み
この荷重-押し込み深さ曲線から、装置に付属する解析ソフトが「硬さ」と「ヤング率」を計算します。その基本的な理論は以下の通りです。
- 硬さの計算： 最大まで押し込んだときの「最大の力」を、そのときに圧子が材料に触れていた「接触投影面積」で割ることで算出します。圧子の先端形状はあらかじめ分かっているため、押し込み深さから接触面積を幾何学的に計算します。
- ヤング率（弾性率）の計算： 圧子を抜くとき（除荷曲線）の、引き抜き始めた直後のグラフの傾きに注目します。この傾きが急であればあるほど「力を抜いた瞬間に強く押し戻してきた」ことを意味するため、ヤング率（変形しにくさ）が高いと判断されます。
世界共通で使われる計算ルール（国際規格）
ナノインデンテーション試験は、「測定データをどう計算して硬さやヤング率にするか」が公的な規格によって標準化されています。現在、ナノインデンテーションテスターの解析における標準として、以下の規格や理論が世界共通で広く採用されています。
- 規格：国際規格である「ISO 14577-1」や日本産業規格「JIS Z 2255」が代表的です。
- 解析理論：Warren C. Oliver氏とGeorge M. Pharr氏が提唱した、圧子を押し込み除荷する過程において，荷重と押し込み深さを連続的に測定し得られたデータを算出する試験法が解析理論であり、ISO14577で標準化されています。
ナノインデンテーションテスターで測定できる主な特性
ナノインデンテーションテスターは「硬さ」を測るだけでなく、圧子の動かし方やデータの処理方法を変えることで、材料表面のさまざまな物理的アプローチを可能にします。
材料の「硬度（硬さ）」と「ヤング率（弾性率）」
もっとも基本となる測定項目です。金属、ガラス、セラミックなどの硬質材料から、プラスチックやフィルムなどの軟質材料、DLCなどの極薄膜まで評価可能です。
従来の硬度計が示す「圧痕のつきにくさ（硬度）」だけでなく、設計に必須となる「変形しにくさ（ヤング率）」の2つを、同じ微小スポットから同時に得られる点が大きな特徴です。
押し込み深さごとの変化がわかる「動的試験」

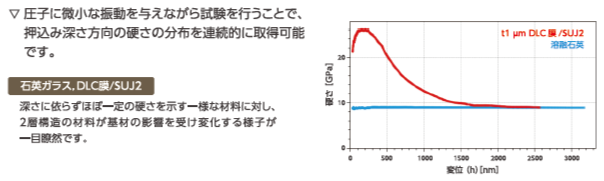

通常の測定では特定の押し込み深さにおける特性しか分かりませんが、圧子を押し込んでいく最中にごく微小な一定の振動を連続的に与える手法（動的試験などと呼ばれます）を用いることで、1回の押し込み動作だけで表面から深部に向かう硬さの分布を連続的なグラフとして取得できます。
表面の硬い膜から柔らかい基材へと変化する様子など、内部構造の不均一性を見抜くことが可能です。
プラスチックやゴムの特徴がわかる「粘弾性」
プラスチックやゴムなど高分子材料に特有の、力をかけた後にじわじわと変形し、ゆっくり元に戻る性質「粘り気と弾力性（粘弾性）」も評価可能です。圧子で材料を微小に揺らす「粘弾性試験」を行うことで、クッション性の強さを表す「貯蔵弾性率」や、衝撃を熱に逃がす力を表す「損失弾性率」「損失係数」などを算出できます。
ナノインデンテーションテスターの主な用途と業界
ナノインデンテーションテスターは、高い汎用性と精密さから、最先端のハイテク機器から身近な製品にいたるまで、幅広い分野の研究開発・品質管理で導入されています。
スマートフォンやPCを支える「半導体・電子部品」
半導体チップの内部には何十層もの極細配線や絶縁膜（Low-k膜など）が重なっています。これらナノメートル級の配線材料や微小な絶縁膜そのものの硬度・ヤング率をピンポイントで測定し、製造工程の負荷に耐えられる強さがあるかを評価するために利用されています。
圧痕や摩耗を防ぐ「表面処理・薄膜コーティング」
自動車のエンジン部品や切削工具、医療器具に施されるDLC（ダイヤモンドライクカーボン）膜や硬質皮膜は、非常に薄いため従来の硬度計では下地金属の硬さを拾ってしまいます。ナノインデンテーションテスターを用いることで、こうした極薄膜が狙い通りの硬さに仕上がっているかを正確にチェックできます。
樹脂、プラスチックやフィルムなどの「高分子材料」
熱硬化樹脂、UV硬化樹脂などの新素材の開発や、液晶ディスプレイの偏光フィルムや医療用素材など、プラスチックやゴム素材の評価にも活用されています。局所的な硬さの変化や、経年劣化による表面の硬化度合い、粘弾性の変化などを敏感に検知し、製品の耐久性向上や質感のコントロールに役立てられています。
エリオニクスのナノインデンテーションテスターの特長・強み
株式会社エリオニクスは、国内メーカーで唯一ナノインデンテーションテスターを製造している企業であり、独自の技術力とサポート体制で多くの研究機関・企業に選ばれています。東京大学や京都大学をはじめ、ミュンヘン工科大学といった世界トップクラスの教育機関への圧倒的な納入実績を誇ります。
エリオニクスの装置の特長は、「高いデータ再現性・安定性」と、ユーザーの声を反映した「使いやすさ・安心設計」です。
自社内で設計された独自のソフトウェアは直感的に操作でき、高度な解析理論を意識することなく結果を自動算出します。
また、国産メーカーならではのサポート体制も強みです。導入後の「測り方が分からない」といった具体的な課題に対しても、専門エンジニアが伴走し、お客様の研究開発課題の解決をサポートします。
