ナノインデンターとは？基本原理・解析方法・測定できることをわかりやすく解説
新しい材料の開発や製品の高性能化が進むなか、「材料表面の微小領域がどれくらい硬いか」「どれくらい変形しにくいか」を正確に評価する重要性が高まっています。特に半導体、薄膜コーティング、高機能フィルムなどの分野では、目に見えないスケールの力学特性を知ることが開発の成否を分けます。
こうした「薄膜」や「ミクロン・ナノレベルの領域」の評価に欠かせない装置が「ナノインデンター（超微小押し込み硬さ試験機）」です。本記事では、これからナノインデンターの導入や新たな評価手法の検討を始める方に向けて、基本原理やデータの読み方、具体的な用途を分かりやすく解説します。
ナノインデンターとは？（超微小押し込み硬さ試験の概要）
ナノインデンターは、材料の表面に非常に微細なダイヤモンド製の針（圧子）を押し込むことで、その材料の「硬さ」や「変形のしにくさ」などを測定する装置です。最先端の研究開発現場において、「微小な物体の機械特性を測りたい」という要望に応えるの重要なツールとして活用されています。
「傷の大きさ」ではなく「データの波形」で測る
一般的な硬さ試験では、材料に針を押し付けた後、表面に残った「傷（圧痕）」の大きさを顕微鏡で覗いて測定します。しかし、ナノインデンターによる測定の特長は、測定中の「データの波形」から硬さを算出する点にあります。
ナノインデンテーション試験では、圧子（押し込む針）を材料に押し込む際の「加えた力（荷重）」とその力によって針が「材料に沈み込んだ深さ（変位）」をリアルタイムに連続して測定します。この荷重と変位の曲線を専用のソフトウェアで解析し、計算によって材料の特性を導き出すのです。圧痕を顕微鏡で観察する必要がないため、測定者の主観や目視の誤差に左右されない、極めて客観的なデータが得られます。
従来の硬さ試験（ビッカース硬度計など）との違い
従来の代表的な硬さ試験（ビッカース硬度計やマイクロビッカース硬度計など）とナノインデンターには、主に以下のような違いがあります。
- 測定方法： 従来機は試験後に残った「傷の大きさ」を目視で計測しますが、ナノインデンターは試験中の「力」と「深さ」をセンサーで自動計測します。
- 加える力： 従来機は数グラム〜数キログラムの比較的大きい力を加えますが、ナノインデンターはマイクロニュートン（1グラムの数万分の1）〜ミリニュートンという極めて微小な力をコントロールします。
- 測定できる深さ： 従来機は数ミクロン〜数百ミクロンと深くまで押し込みますが、ナノインデンターは数ナノメートル〜数ミクロンという非常に浅い「極表面領域」を対象にします。
- 得られるデータ： 従来機は硬さ（硬度）のみを評価しますが、ナノインデンターは硬さに加え、ヤング率（弾性率）など多数の力学特性を一度に取得できます。
- 対象物の限界： 従来機では傷が見えない極薄膜や柔らかい材料の測定は困難ですが、ナノインデンターはサブミクロン以下の薄膜やゴムなどの弾性体も正確に測定可能です。
なぜ「薄膜」や「ナノレベル」の測定ができるのか？
例えば、ガラス基板の上に厚さ100ナノメートル（1万分の1ミリ）の薄いコーティング膜が塗られているとします。この膜の硬さを従来のマイクロビッカース硬度計で測ろうとすると、加える力が強すぎて針がコーティング膜を突き破り、下のガラス基板の硬さまで一緒に測ってしまいます。
また、一般的に、下の基板の影響を受けずに膜だけの特性を正しく測るためには、「押し込み深さを膜の厚さの10分の1以下に抑えるべきである」と言われています。
ナノインデンターが薄膜を測れる理由は、針の押し込み深さをナノメートル単位という「極限の浅さ」でコントロールできるからです。
例えば、エリオニクス製のナノインデンター「ENTシリーズ」では、0.5 μNという極小の試験荷重から測定が可能であり、変位計の分解能は0.3 pm（ピコメートル）という驚異的な精度を誇ります。これにより、100ナノメートルの膜に対して「10ナノメートルだけ押し込んで戻す」といった微細な制御が可能となっています。
ナノインデンターの基本原理（仕組み）
針を目に見えないほど浅く押し込み、かつ正確なデータを取るために、ナノインデンターの内部には精密なテクノロジーが詰め込まれています。
ナノインデンターが動く仕組みと超精密なセンサー
ナノインデンターの核となるのは、「荷重」をかける機構と「変位」を測定する超精密なセンサーです。
エリオニクスの装置を例にとると、荷重系には電気的な制御によって微小な力を正確に加える「電磁力式」が採用されており、変位計にはナノメートルやピコメートル単位の微小な動きを読み取る「光方式」が採用されています。
ナノレベルの測定においては、わずかな室温の変化や振動が測定誤差につながります。そのため、装置内部を0.1℃単位で温度管理する機構や、低熱膨張材（ノビナイト）の使用、アクティブ除振台の標準採用など、環境の影響を極限まで遮断する設計が不可欠となっています。
測定ステップ：針を「押し込んで、抜く」
実際の測定動作は、基本的に以下の3つのステップを自動で行います。
- 負荷過程（押し込み）： 針を材料表面に接触させた後、一定の速度で徐々に力を強めながら針を押し込んでいきます。
- 保持（ホールド）： 最大の力まで押し込んだ状態で、数秒間その力をキープします。この間、材料が力に耐えかねてじわじわと沈み込む現象（クリープ挙動）などを観察できます。
- 除荷過程（引き抜き）： 加えていた力をゆっくりと抜いていきます。力を抜くと、材料の持つ「弾性（元に戻ろうとする性質）」によって、凹んだ底面が少しだけ上に押し戻されます。材料の表面には元に戻らない傷（圧痕）がわずかに残ります。
この一連の動作の間に、センサーは「力」と「深さ」を連続的に記録し続けます。
ナノインデンターの解析方法（データの読み方）
ナノインデンターの測定が終了すると、画面には曲線グラフが表示されます。このグラフを読み解くことで、材料のさまざまな物理的特性が明らかになります。

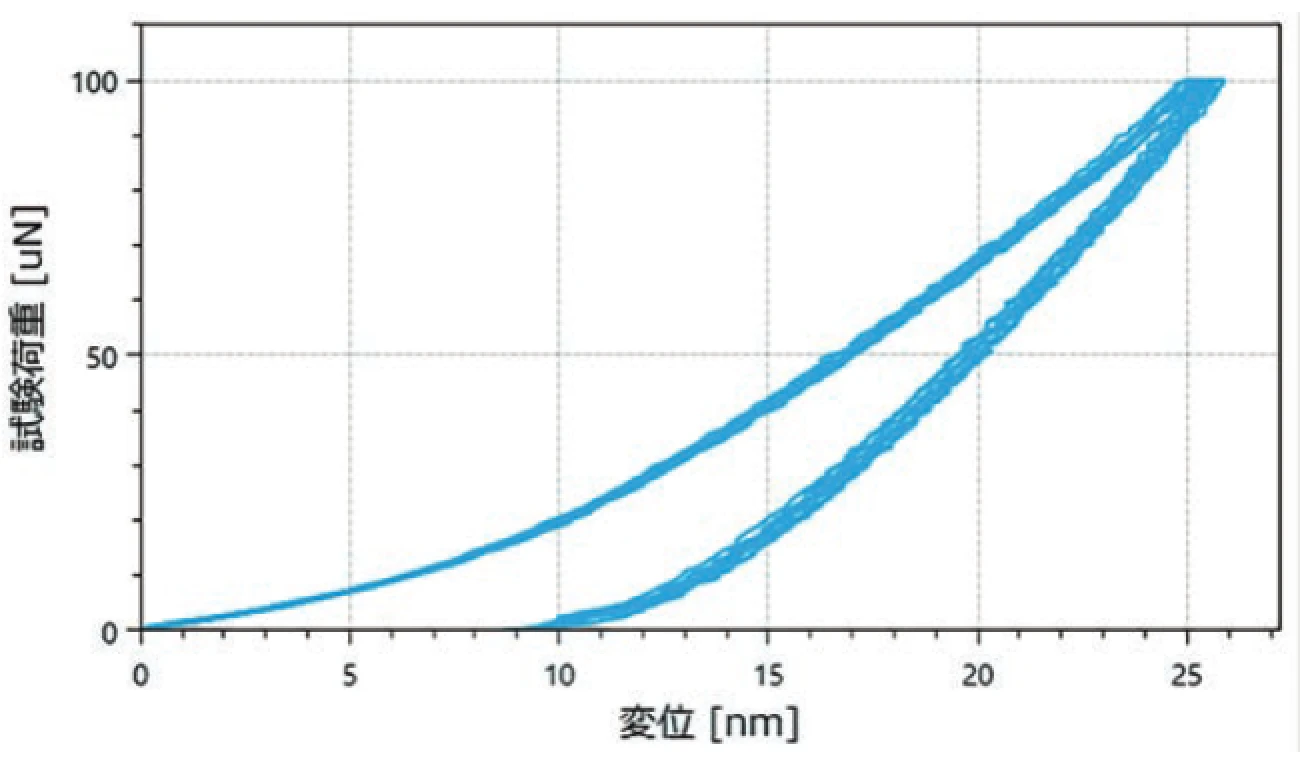

基本となる「荷重-変位曲線（P-h曲線）」とは？
ナノインデンターで得られる、もっとも重要かつ基本的なデータが「荷重-変位曲線（P-h曲線）」です。これは、縦軸に「荷重（加えた力）」、横軸に「変位（押し込み深さ）」をプロットしたグラフです。
針を押し込んでいくと右上がりの曲線（負荷曲線）を描き、力を抜いて引き抜いていくと左下がりの曲線（除荷曲線）を描きます。もし材料がゴムのように100%元に戻る性質（完全弾性）であれば、行きと帰りのグラフは完全に重なります。逆に粘土のように全く元に戻らない性質（完全塑性）であれば、帰りのグラフは真下に落ちます。この「行きと帰りの線のズレ方」を見ることで、その材料の弾力性を視覚的に捉えることができます。
グラフから「硬度」と「ヤング率」を計算する仕組み
この荷重-変位曲線から、装置に付属する解析ソフトが「硬さ」と「ヤング率」を計算します。その基本的な理論は以下の通りです。
- 硬さの計算： 最大まで押し込んだときの「最大の力」を、そのときに針が材料に触れていた「接触投影面積」で割ることで算出します。針の先端形状はあらかじめ分かっているため、押し込まれた深さから接触面積を幾何学的に計算します。
- ヤング率（弾性率）の計算： 針を抜くとき（除荷曲線）の、引き抜き始めた直後のグラフの傾きに注目します。この傾きが急であればあるほど「力を抜いた瞬間に強く押し戻してきた」ことを意味するため、ヤング率（変形しにくさ）が高いと判断されます。
世界共通で使われる計算ルール（国際規格）
ナノインデンテーション試験は、「測定データをどう計算して硬さやヤング率にするか」が公的な規格によって標準化されています。現在、ナノインデンターの解析における標準として、以下の規格や理論が世界共通で広く採用されています。
- 規格：国際規格である「ISO 14577-1」や日本産業規格「JIS Z 2255」が代表的です。
- 解析理論：除荷データから硬さとヤング率を導出するための「Oliver-Pharr（オリバー・ファール）法」というアルゴリズムが世界標準になっています。
ナノインデンターで測定できる主な特性
ナノインデンターは「硬さ」を測るだけでなく、針の動かし方やデータの処理方法を変えることで、材料表面のさまざまな物理的アプローチを可能にします。
材料の「硬度（硬さ）」と「ヤング率（弾性率）」
もっとも基本となる測定項目です。金属、ガラス、セラミックなどの硬質材料から、プラスチックやフィルムなどの軟質材料、DLCなどの極薄膜まで評価可能です。
従来の硬度計が示す「傷のつきにくさ（硬度）」だけでなく、設計に必須となる「変形しにくさ（ヤング率）」の2つを、同じ微小スポットから同時に得られる点が大きな特徴です。

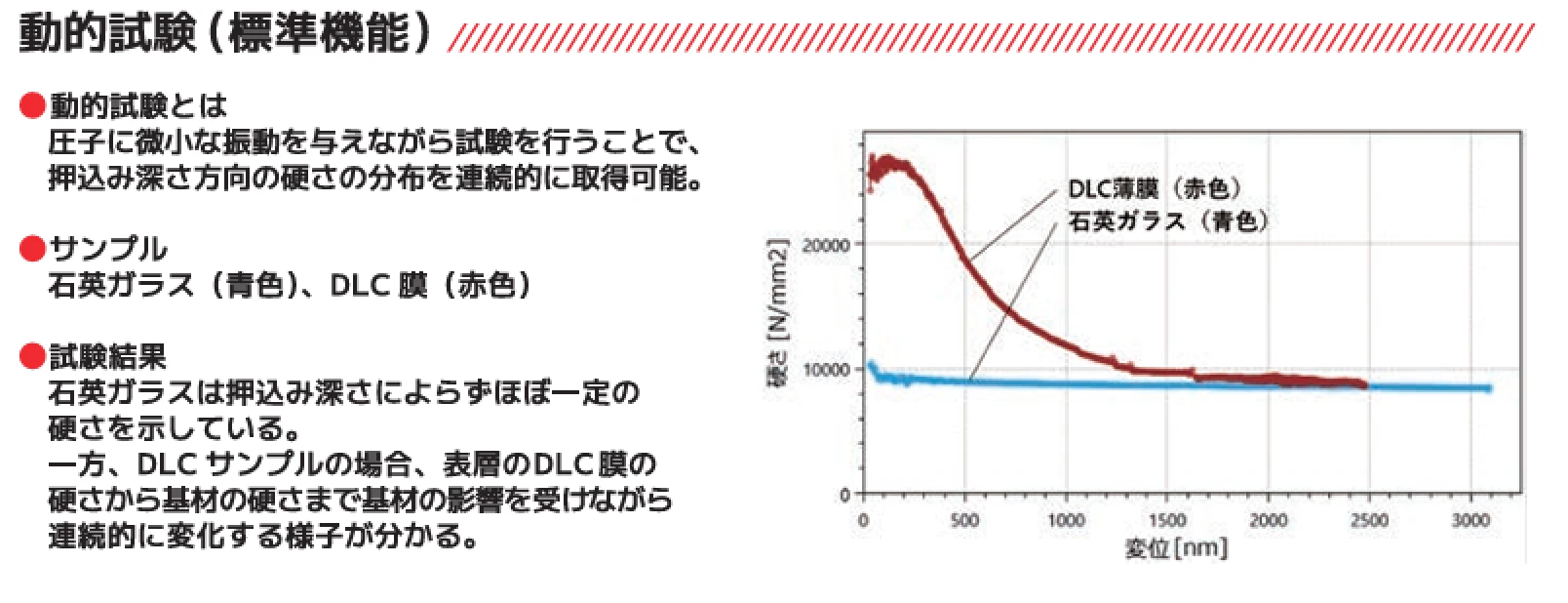

深さごとの変化がわかる「連続剛性測定（CSMなど）」
通常の測定では特定の深さにおける特性しか分かりませんが、針を押し込んでいく最中にごく微小な一定の振動を連続的に与える手法（動的試験やCSMなどと呼ばれます）を用いることで、1回の押し込み動作だけで表面から深部に向かう硬さの分布を連続的なグラフとして取得できます。
表面の硬い膜から柔らかい基材へと変化する様子など、内部構造の不均一性を見抜くことが可能です。

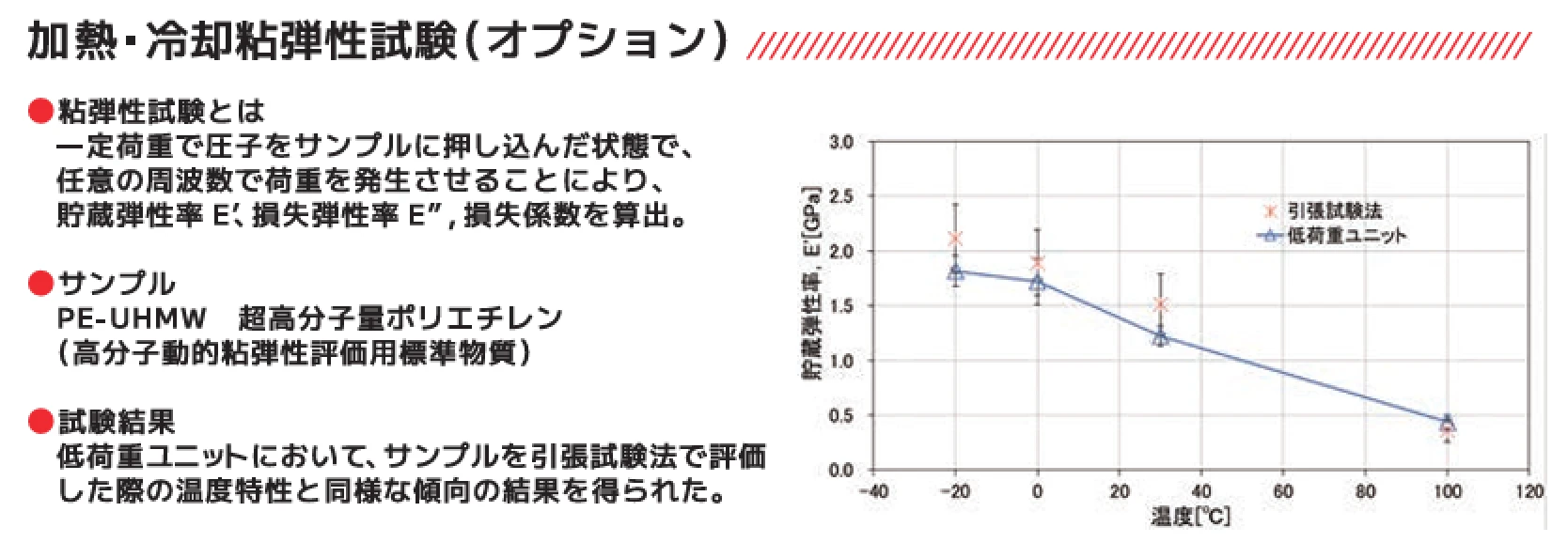

プラスチックやゴムの特徴がわかる「粘弾性」
プラスチックやゴムなど高分子材料に特有の、力をかけた後にじわじわと変形し、ゆっくり元に戻る性質「粘り気と弾力性（粘弾性）」も評価可能です。圧子で材料を微小に揺らす「粘弾性試験」を行うことで、クッション性の強さを表す「貯蔵弾性率」や、衝撃を熱に逃がす力を表す「損失弾性率」「損失係数」などを算出できます。
膜のはがれにくさを調べる「スクラッチ（密着性）試験」
一般的に、コーティング膜のはがれにくさ（密着性）を評価する手法として、針を押し込んだまま材料を水平方向にひっかき、膜が破壊される瞬間の力（臨界荷重）を調べる「スクラッチ試験」が存在します。

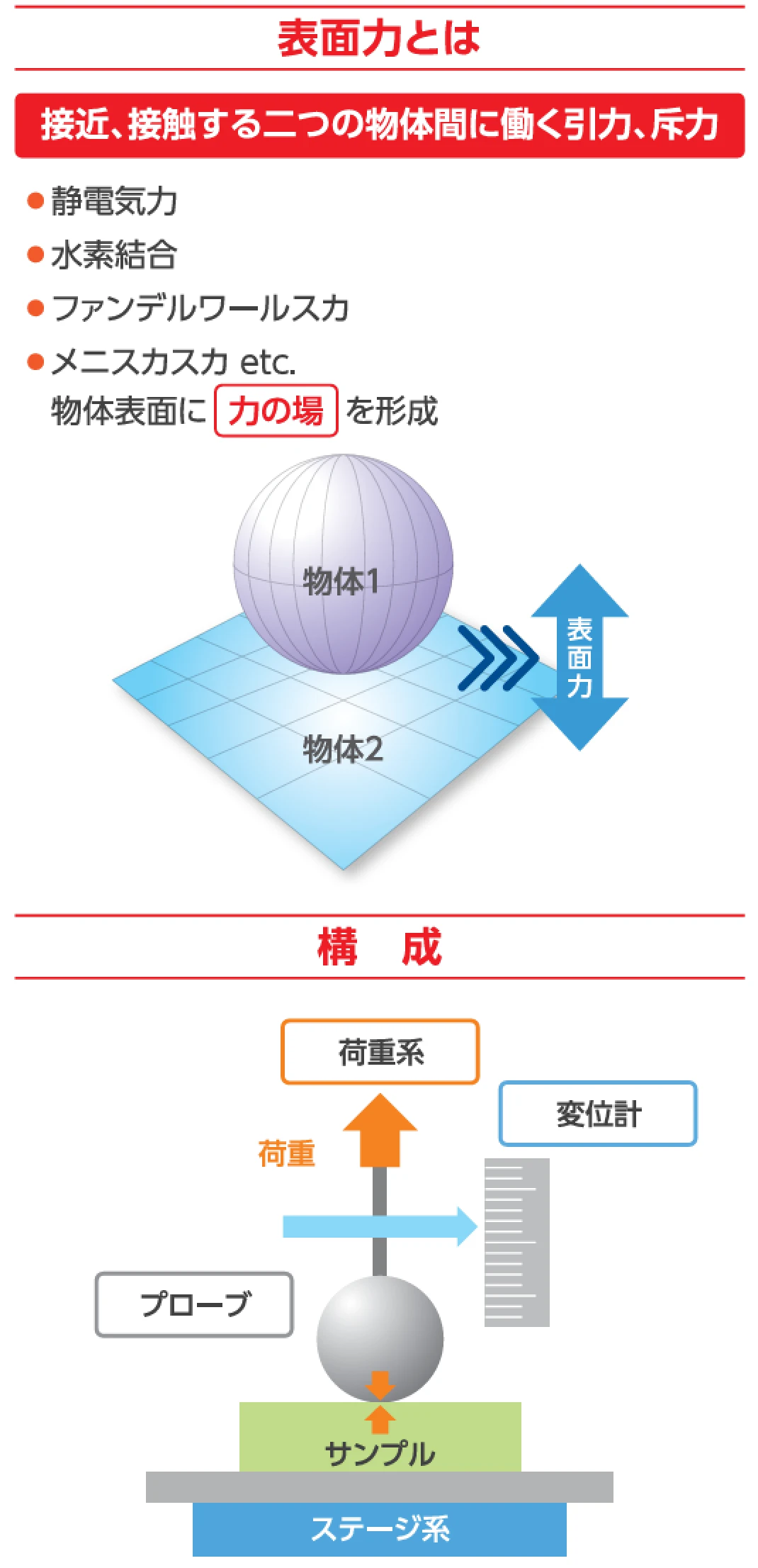

これに関連し、エリオニクスの装置ではさらに微視的なアプローチとして「表面力測定オプション」を用意しています。これは、接近・接触する二つの物体間に働く引力（静電気力やファンデルワールス力など）や斥力を測定するもので、離型剤、DLC膜、固体潤滑剤などの「密着性」「粘着性」「剥離性」を直接的に評価することが可能です。
ナノインデンターの主な用途と業界
ナノインデンターは、高い汎用性と精密さから、最先端のハイテク機器から身近な製品にいたるまで、幅広い分野の研究開発・品質管理で導入されています。
スマートフォンやPCを支える「半導体・電子部品」
半導体チップの内部には何十層もの極細配線や絶縁膜（Low-k膜など）が重なっています。これらナノメートル級の配線材料や微小な絶縁膜そのものの硬度・ヤング率をピンポイントで測定し、製造工程の負荷に耐えられる強さがあるかを評価するために利用されています。
傷や摩耗を防ぐ「表面処理・薄膜コーティング」
自動車のエンジン部品や切削工具に施されるDLC（ダイヤモンドライクカーボン）膜や硬質皮膜は、非常に薄いため従来の硬度計では下地金属の硬さを拾ってしまいます。ナノインデンターを用いることで、こうした極薄膜が狙い通りの硬さに仕上がっているかを正確にチェックできます。
プラスチックやフィルムなどの「高分子材料」
液晶ディスプレイの偏光フィルムや医療用素材など、プラスチックやゴム素材の評価にも活用されています。局所的な硬さの変化や、経年劣化による表面の硬化度合い、粘弾性の変化などを敏感に検知し、製品の耐久性向上や質感のコントロールに役立てられています。
エリオニクスのナノインデンターの特長・強み
株式会社エリオニクスは、国内メーカーで唯一ナノインデンテーションテスターを製造している企業であり、独自の技術力とサポート体制で多くの研究機関・企業に選ばれています。東京大学や京都大学をはじめ、ハーバード大学やMITといった世界トップクラスの教育機関への圧倒的な納入実績を誇ります。
エリオニクスの装置の特長は、ナノレベルの測定においても周囲のノイズに負けない「高いデータ再現性・安定性」と、現場の声を反映した「使いやすさ・安心設計」です。
自社内で設計された独自のソフトウェアは直感的に操作でき、高度な解析理論を意識することなく結果を自動算出します。さらに、誤操作による故障を防ぐ安心設計により、運用習得にかかる時間を大幅に短縮できます。
また、国産メーカーならではのサポート体制も強みです。導入後の「測り方が分からない」といった具体的な課題に対しても、専門エンジニアが伴走し、お客様の研究開発課題の解決をサポートします。
価格のご確認・自社サンプルが測定できるか知りたい方へ
本記事では、ナノインデンターの基本的な仕組みやデータの読み方についてご紹介しました。ナノインデンターは、目に見えない微小な世界の力学特性をグラフの波形として可視化し、モノづくりの品質を劇的に高める強力なツールです。
エリオニクスでは、お客様の課題に対して、最適な装置仕様をご提案するとともに、お見積もり・価格のご案内を速やかに行っています。また、お客様の実際のサンプルをお預かりしてのデモ試験（テスト測定）のご相談も随時承っております。下記のような課題をお持ちの方は、ぜひお気軽にお問い合わせください。
- 自社のサンプルでもきれいに測定できるか試してみたい
- 他社の評価方法で行き詰まっているが、ナノインデンターなら解決できるか検証したい
- 具体的な導入費用・価格帯やオプション構成による費用の違いを知りたい
